Generał
Uwaga | W przypadku obudów HEAVYCON ADVANCE i HEAVYCON typu 16B styki zaciskane (styki zaciskane nie wchodzą w zakres dostawy). |
Złącza można eksploatować tylko wtedy, gdy nie ma obciążenia / napięcia. | |
Metoda połączenia | Złącze zaciskane |
Liczba połączeń na pozycję | 1 |
Stopień zanieczyszczenia | 3) |
Liczba pozycji | 16 + PE |
Cykle wprowadzania / wycofywania | ≥ 500 |
Rozmiar | H16B |
Numeracja kontaktów | 1-16 |
Przekrój przewodu | 0,14 mm² ... 4 mm² |
Przekrój przyłącza AWG | 26–12 |
instrukcje składania | Aby zapewnić prawidłowe użytkowanie, wymagana jest instalacja w obudowie o stopniu ochrony IP65 lub lepszym |
Połączenie | Do obudowy typu 16B. Złącza można wkładać tylko wtedy, gdy nie ma obciążenia / zasilanie jest wyłączone. Za pomocą śrubokręta usuń styki zaciskane. Otwór na śrubokręt znajduje się obok otworu, w który wkładany jest przewód. |
Temperatura otoczenia (praca) | -40 ° C ... 125 ° C (w tym podgrzewanie styków) |
Dane materiałowe | |
Materiał kontaktowy | Stop miedzi |
Materiał powierzchni kontaktowej | Posrebrzane lub pozłacane |
Parametry elektryczne | |
Napięcie znamionowe (III / 3) | 500 V. |
Znamionowe napięcie udarowe | 6KV |
Prąd znamionowy | 16A |
China RoHS | Przyjazny dla środowiska okres użytkowania: nieograniczony = EFUP-e |
Brak substancji niebezpiecznych powyżej wartości progowych | |
Kraj pochodzenia | CN （Chiny） |

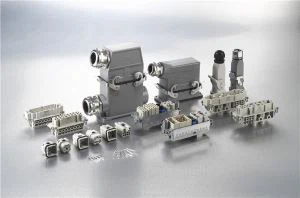

HEAVYCON complete - Właściwe złącze do każdego zastosowania
Pełna elastyczność dzięki wytrzymałym złączom: zawsze możesz stworzyć odpowiednie połączenie wtykowe dla swoich wymagań dzięki wytrzymałym obudowom z naszych trzech typów serii i dopasowanym wkładkom stykowym, które można łączyć:
· STANDARD ZŁĄCZE HEAVY DUTY - Wszechstronna, odporna na korozję metalowa obudowa z pojedynczym zatrzaskiem lub podwójnym zatrzaskiem
· ZŁĄCZE HEAVY DUTY EVO - Elastyczny wybór kierunku wyprowadzania kabla dzięki obrotowemu blokowaniu bagnetowemu
· HEAVY DUTY CONNECTOR ADVANCE - Solidny bez kompromisów i ekonomiczny dzięki bezpośredniemu montażowi
Wszelkie pytania prosimy o kontakt.
