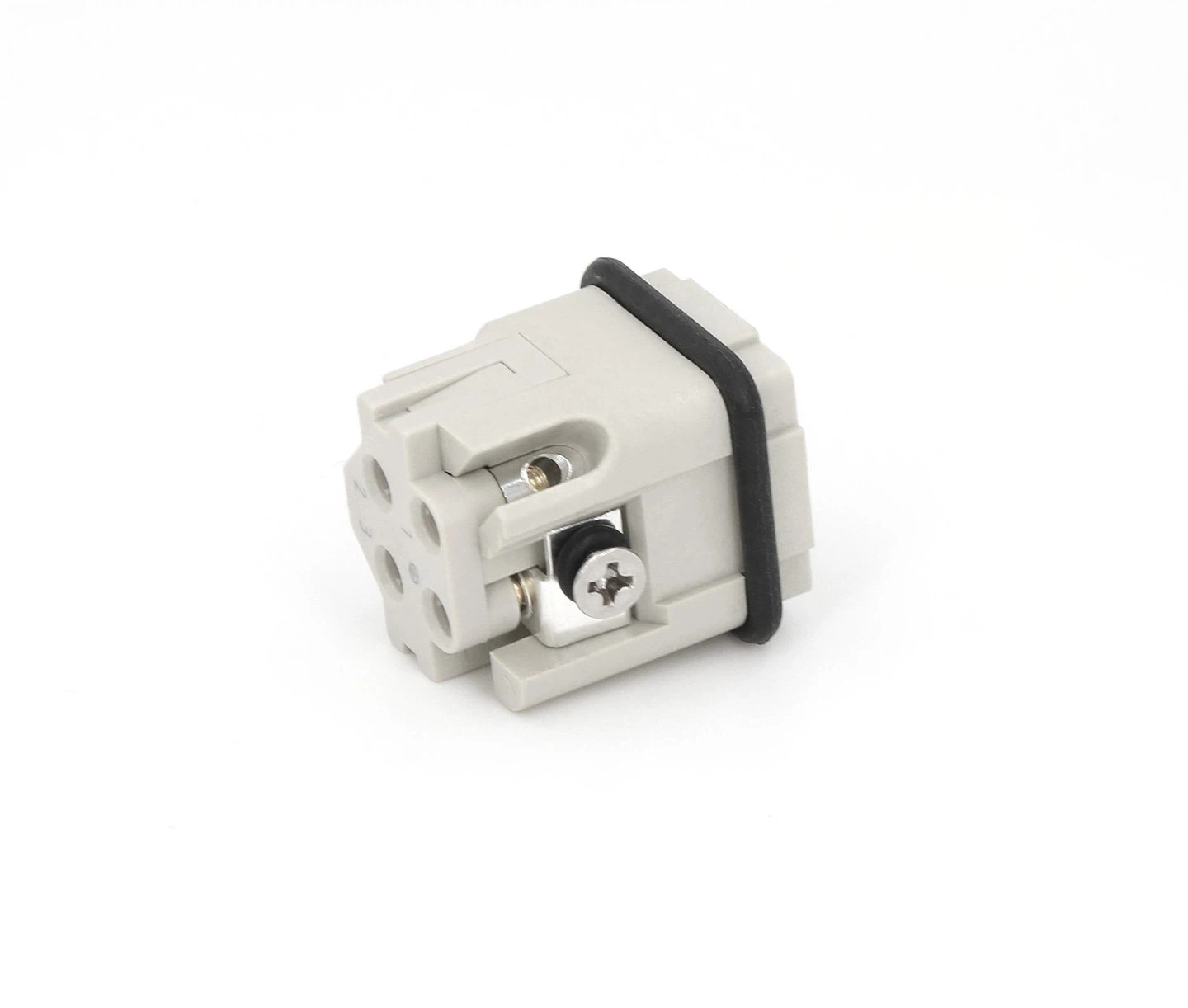

Name: Chiny Wtyczka męska o dużej wytrzymałości z serii Slim z 3 poz. Producenci, dostawcy, fabryka - Haoke
Brand: ZJHK
SKU: 283476566

Opis

Parametry techniczne

Opis produktów

PRZEGLĄD PRODUKTU

HA-003-M

Wkładki serii slim można podłączyć 3 przewodami na mniejszej przestrzeni. Jest skonfigurowany z 4 pinami: 3 do transmisji prądu i 1 do uziemienia. Ta seria produktów może być doskonale kompatybilna z serią Harting 3A. Zalety: skutecznie zwiększają elastyczność instalacji i mogą być szeroko stosowane w szafach z wielu pokrewnych branż.

Charakterystyka techniczna

Dane techniczne

DIN EN 60 664/DIN PL 61 984

Liczba kontaktów

Prąd znamionowy

10A

Napięcie znamionowe Przewód-uziemienie

230V

Przewód o napięciu znamionowym-przewód

400V

Znamionowe napięcie impulsowe

4kV

Stopień zanieczyszczenia

Napięcie znamionowe zgodnie z UL Csa

600V

Rezystancja izolacji

Większe lub równe 10¹⁰Ω

Tworzywo

Poliwęglan

Ograniczająca temperatura

-40 stopni ...+125 stopni

Palność zgodnie z UL94

Mechaniczny okres użytkowania-cykle łączenia

Większe lub równe 500

Łączność

Stop miedzi

Tworzywo

Twarde-posrebrzane

Opór kontaktowy

Mniejsza lub równa 1 mΩ

Wskaźnik drutu

1.0-2,5 mm²

AWG

18-14

Moment dokręcania

0,25 Nm

ELEMENT PLASTIKOWY

Poliwęglan SABIC (PC) to idealny materiał na-wytrzymałe wkładki złączy, oferujący wysoką wytrzymałość mechaniczną, odporność na ciepło (do 125 stopni) i doskonałą izolację elektryczną. Jego odporność na uderzenia, stabilność wymiarowa i palność UL94 V-0 zapewniają niezawodne działanie w trudnych warunkach, takich jak zastosowania motoryzacyjne, przemysłowe i związane z energią odnawialną.

KOMPONENT MENTALNY

Styki są produkowane poprzez dobór materiału, precyzyjne kształtowanie, formowanie, obróbkę cieplną, galwanizację, rygorystyczne testy i montaż końcowy. Oferujemy styki 3 μm posrebrzane-lub pozłacane-, aby zapewnić trwałość i wysoką przewodność. Każdy produkt jest dokładnie testowany, aby zagwarantować najlepszą jakość i niezawodność.

WYDAJNOŚĆ ELEKTRYCZNA

Zdjęcie po lewej stronie przedstawia obciążalność prądową serii HA-003. W tych samych warunkach HA-003 bezpiecznie radzi sobie z wyższymi prądami. Wyższe temperatury zmniejszają prąd roboczy, a grubsze przewody zwiększają pojemność.

instrukcje instalacji

Podłącz przewody od dołu, dokręć śruby śrubokrętem i dopasuj je do wkładek męskich.

Jak zainstalować?>>

RÓŻNE PERSPEKTYWY

SPÓD

Na dole znajdują się trzy otwory na przewody i jeden otwór uziemiający. Z boku znajdują się śruby napinające.

SZCZYT

Trzy wkładki pinowe i jeden przewód uziemiający, z wodoodporną uszczelką.

TEST PROFESJONALNY

Nasze produkty przeszły rygorystyczne testy jakości, w tym testy mgły solnej, testy stałej temperatury/wilgotności, weryfikację wodoodporności, ocenę odporności na promieniowanie UV, pomiar siły wkładania/wyciągania i inne oceny niezawodności.
